平垫 GB97.3

对应标准：GB /T97.3-2000 销轴用平垫圈

产品详情


可按需求定制


对应标准数据参考
GB /T97.3-2000 销轴用平垫圈
Plain Washers For Clevis Pins

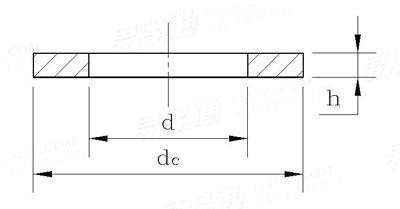

GB /T97.3-2000 销轴用平垫圈

尺寸单位: 毫米(mm)
规格
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
3 4 5 6 8 10 12 14 16 18
3.14 4.18 5.18 6.18 8.22 10.22 12.27 14.27 16.27 18.27
6 8 10 12 15 18 20 22 24 28
5.7 7.64 9.64 11.57 14.57 17.57 19.48 21.48 23.48 27.48
0.8 0.8 1 1.6 2 2.5 3 3 3 4
0.9 0.9 1.1 1.8 2.2 2.7 3.3 3.3 3.3 4.3
0.7 0.7 0.9 1.4 1.8 2.3 2.7 2.7 2.7 3.7
0.133 0.237 0.462 1.07 1.99 3.45 4.74 5.33 5.92 11.34
规格
Φ20 Φ22 Φ24 Φ25 Φ27 Φ28 Φ30 Φ32 Φ33 Φ36
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
20 22 24 25 27 28 30 32 33 36
20.33 22.33 24.33 25.33 27.52 28.52 30.52 32.62 33.62 36.62
30 34 37 38 39 40 44 46 47 50
29.48 33.38 36.38 37.38 38 39 43 45 46 49
4 4 4 4 5 5 5 5 5 6
4.3 4.3 4.3 4.3 5.6 5.6 5.6 5.6 5.6 6.6
3.7 3.7 3.7 3.7 4.4 4.4 4.4 4.4 4.4 5.4
12.33 16.57 19.56 20.2 24.41 25.15 31.94 33.66 34.53 44.54
规格
Φ40 Φ45 Φ50 Φ55 Φ60 Φ70 Φ80 Φ90 Φ100
d 最小值=公称
最大值
dc 最大值=公称
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
40 45 50 55 60 70 80 90 100
40.62 45.62 50.62 55.74 60.74 70.74 80.74 90.87 100.87
56 60 66 72 78 92 98 110 120
54.8 58.8 64.8 70.8 76.8 90.6 96.6 108.6 118.6
6 6 8 8 10 10 12 12 12
6.6 6.6 9 9 11 11 13.2 13.2 13.2
5.4 5.4 7 7 9 9 10.8 10.8 10.8
56.82 58.26 91.54 106.5 153.2 219.7 237 295.9 325.5
