不锈钢大垫圈 GB5287

对应标准：GB /T5287-2002 C级特大垫圈

产品详情


可按需求定制


对应标准数据参考
GB /T5287-2002 C级特大垫圈
Plain Washers - Extra Large Serles - Product Grade C
GB /T5287-2002 C级特大垫圈

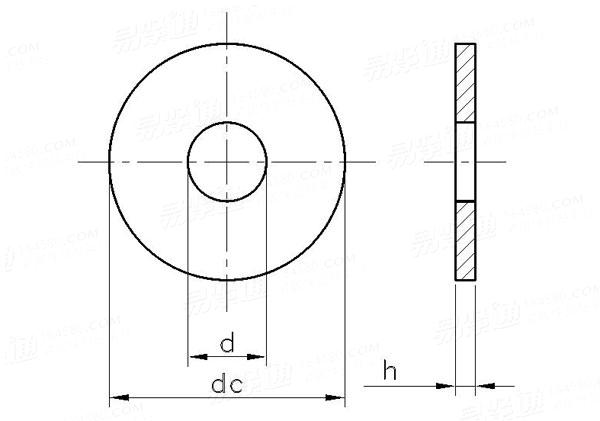

尺寸单位: 毫米(mm)
规格
Φ5 Φ6 Φ8 Φ10 Φ12 (Φ14) Φ16 (Φ18)
d 最小值
最大值
dc 最大值
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
5.5 6.6 9 11 13.5 15.5 17.5 20
5.8 6.96 9.36 11.43 13.93 15.93 18.2 20.84
18 22 28 34 44 50 56 60
16.9 20.7 26.7 32.4 42.4 48.1 54.1 58.1
2 2 3 3 4 4 5 5
2.3 2.3 3.6 3.6 4.6 4.6 6 6
1.7 1.7 2.4 2.4 3.4 3.4 4 4
3.62 5.43 13 19.14 43.25 55.73 87.23 98.64
规格
Φ20 (Φ22) Φ24 (Φ27) Φ30 (Φ33) Φ36
d 最小值
最大值
dc 最大值
最小值
h 公称
最大值
最小值
千件重(钢制)≈kg
22 24 26 30 33 36 39
22.84 24.84 26.84 30.84 34 37 40
72 80 85 98 105 115 125
70.1 78.1 82.8 95.8 102.8 112.8 122.5
6 6 6 6 6 8 8
7 7 7 7 7 9.2 9.2
5 5 5 5 5 6.8 6.8
173.9 215.4 242.2 322 367.5 588.3 695.6
